冷熱沖擊試驗箱制冷系統圖（冷熱循環沖擊箱制冷原理圖）

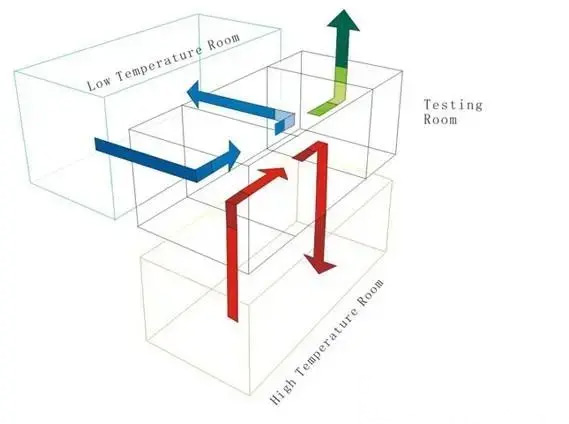

如下圖所示，冷熱沖擊試驗箱制冷系統圖片簡單地說明了制冷系統是怎么工作的，其制冷過程如下。

冷熱沖擊試驗機采用半封閉壓縮機全部組成的二元復合環保制冷系統，冷熱沖擊試驗機復合系統包括高壓制冷循環和低壓制冷循環，其連接容器為蒸發式冷凝器，蒸發器為壓降循環，僅作為高壓循環冷凝器使用。將能量調節技術應用于制冷系統的設計，是保證單元正常運行、有效調節制冷能耗和制冷量的有效處理方式，將制冷系統的運行費用降低到比較經濟的水平。

高低制冷循環為逆卡若循環，包括兩個等溫過程和兩個絕熱過程。過程如下：制冷劑壓縮機絕熱壓力高，功耗高，排放溫度高，然后通過冷凝器等溫區與周圍介質進行熱交換，將熱量傳遞給周圍介質。隨后制冷劑切斷閥絕熱膨脹工作，即制冷劑溫度下降，此循環周而復始，從而達到降溫低的目的。

制冷循環系統： 冷熱沖擊試驗箱的制冷系統由壓縮機、冷凝器、膨脹閥和蒸發器等組成，這些組件協同工作以實現溫度的調控。

制冷劑： 制冷循環中使用制冷劑，這是一種特殊的工質，它在蒸發和冷凝過程中吸收和釋放熱量，從而使試驗箱內部的溫度得以調節。

蒸發和冷凝： 制冷循環的核心是蒸發和冷凝過程。制冷劑在蒸發器中蒸發，吸收周圍熱量，從而使試驗箱內部溫度降低。然后，制冷劑氣體被壓縮機壓縮，其溫度和壓力升高。接著，高溫高壓的制冷劑氣體流向冷凝器，釋放熱量并冷卻變?yōu)橐后w。這個過程類似于水蒸氣在空調中的循環。

膨脹閥： 制冷劑液體通過膨脹閥進入蒸發器，壓力突然降低，使制冷劑液體蒸發，吸收熱量，從而使試驗箱內部溫度下降。

溫度控制： 通過控制壓縮機的運行時長和制冷劑的流動速率，可以調節試驗箱內部的溫度。溫度控制系統監測試驗箱內部溫度，并根據設定值來調整制冷循環的工作狀態，從而保持所需的溫度范圍。
